Дугове зварювання електродами з покриттям - це ручний процес, в якому джерело тепла складається з електричної дуги. При контакті електрода з покриттям (утримується за допомогою затиску власника електрода) зі зварюваної деталлю (основним матеріалом) виникає зварювальна дуга, яка генерує тепло і викликає швидке плавлення як основного матеріалу, так і електрода (матеріалу зварювання). Це досить складний процес, при якому зварник повинен утримувати певну траєкторію, відстань між електродом і металом, стежити за температурою і точністю з'єднання. Джерелом струму є трансформатор або інвертор. Вони створюють змінний або постійний струм, який підключається двома проводами - одним до електрода і другим до самої деталі, що зварюється.

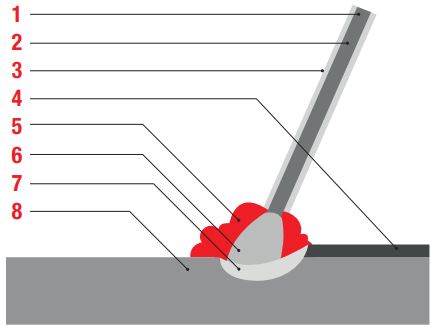

  1. Електрод
  2. Серцевина електрода
  3. Покриття електрода
  4. Шлак
  5. Газовий захист
  6. Зварювальна дуга
  7. Розплав
  8. Матеріал основи


Переваги:

  • Висока практичність;
  • Висока економічність;
  • Відсутність газових балонів;
  • Зварювання в усіх положеннях.

Недоліки:

  • Обмежена продуктивність;
  • Видалення шлаків з деталей.
Моделі Ток Типи електродів
RT BS SS CI AL CE
Інверторного типу
Infinity, Force, Tecnica, Advance,
Technology 186 HD, 216 HD, 236 HD, Superior 250
DC
Motoinverter CE, Technology 238 CE/MPGE, Superior 320 CE VRD,
Superior 400 CE VRD, Superior 630 CE VRD
DCce
ТРАДИЦІЙНОГО ТИПУ
Marte, Pratica, Moderna, Nordica,
Artica 220, 270, Eurarc 310, 410, Thunder 220 AC
AC
Eurarc 322, 422, 522 2AC
Quality 280 AC/DC
Linear DC
Thunder 304 CE DCce
  • RT - рутилові електроди;
  • BS - лужні електроди;
  • SS - нержавіюча сталь;
  • CI - чавунні електроди;
  • AL - алюміній;
  • CE - целюлозні електроди*;
  • DC - постійний струм;
  • AC - змінний струм;
  • 2AC - змінний струм - подвійний вихід.

Середні значення струму зварювання

діаметр
електрода
1,6 2 2,5 3,25 4 5 6
RT 30-55 40-70 80-130 120-130 120-170 150-250 220-370
BS 50-75 60-100 110-150 110-150 140-200 190260 250-320
CE 20-45 30-60 40-120 70-120 100-150 140-230 200-300


*CE - целюлозні електроди підходять для зварювання труб (глибока і в'язка зварювальна ванна), де потрібно герметичність для газу, води, рідин під тиском.
