Стенд розвал сходження для вантажних автомобілів AXIS 500

Система регулювання кутів встановлення коліс для вантажних автомобілів у комплекті з лазерними головками та інклінометром з автоматичною ідентифікацією кута

Лазерним стендом AXIS500 всі виміри виконуються, коли вантажівка знаходиться в маршовому спорядженні, тобто її не потрібно піднімати. Маючи спеціальні додаткові пристрої, можна перевірити кути встановлення коліс на причепах і напівпричепах, автобусах, легких вантажівках, а також вантажівках з колісними дисками типу Trilex.

Електронний інклінометр, що входить в комплект поставки AXIS500, дозволяє проводити вимірювання поздовжнього і поперечного кутів нахилу шворнів, розвалу коліс, а також максимального кута розвороту за один поворот рульового колеса вліво-вправо.

Лазерна система AXIS 500 схвалена MAN TRUCK та BUS AG і випускається для використання у складальних цехах.

ОСОБЛИВОСТІ
Вимірювання у маршевому стані, без відриву від землі
За допомогою системи можуть бути виміряні всі типи транспортних засобів
Запис значень вимірювань інклінометра
Монтаж на колісні диски за допомогою магнітів
Надійні фіксатори для дисків ALU
Лазерні вимірювальні головки можуть повертатись на 360°
Швидкий вимір загального та індивідуального сходження, розвалу, кутів положення шворнів, перекосу та зсуву осей, а також центрального положення кермового механізму
За основу вимірів приймається центральна вісь
Усі виміри проводяться за 15 хвилин, включаючи час на підготовку
Для роботи з системою достатньо одного фахівця
Відмінне співвідношення ціни та продуктивності гарантує швидку окупність
Зручна мобільна скринька для зберігання системи

ІНКЛІНОМЕТР
Вимірювання розвалу та кутів положення шворнів займає всього кілька секунд
Отримання значення розвалу коліс відразу після встановлення вимірювальної головки на колесо
Значення поздовжнього та поперечного кутів нахилу шворнів відображаються на дисплеї інклінометра відразу після вимірювання
Для зручності оператора процес вимірювання супроводжується світловою індикацією

ВИМІРЮВАННЯ ПЕРЕДНЬОЇ/ПОВОРОТНИХ ОСЕЙ
загальне та індивідуальне сходження
кут розвалу коліс
кастер (подовжній кут нахилу шворня)
KPI (поперечний кут нахилу шворня)
різницю кутів у повороті
виставити центральне положення кермового колеса

ВИМІРЮВАННЯ ЗАДНІХ ОСЕЙ
сходження
кут розвалу коліс
величину зсуву задньої осі
кут розвороту

ДОДАТКОВЕ (ОПЦІОНАЛЬНЕ) ОБЛАДНАННЯ:
Набір адаптерів для напівпричепів та причепів (артикул 922 000 021)
Комплект для автомобілів з кількома поворотними мостами (артикул 922 000 002)
Додатковий комплект для здвоєних керованих осей (артикул 923 000 002)
Додатковий набір адаптерів для легких вантажівок (артикул 922 000 016)
Комплект адаптерів для коліс Trilex, Dayton (артикул 922 000 004)
Адаптер для автобусів та вантажівок з алюмінієвою рамою (артикул 922 001 022)
Система діагностики та регулювання ACC-датчиків HAWEKA SAD500 (артикул 922 000 013)
Відбивач для калібрування мультифункціональної MFC-камери (артикул 922 001 020)

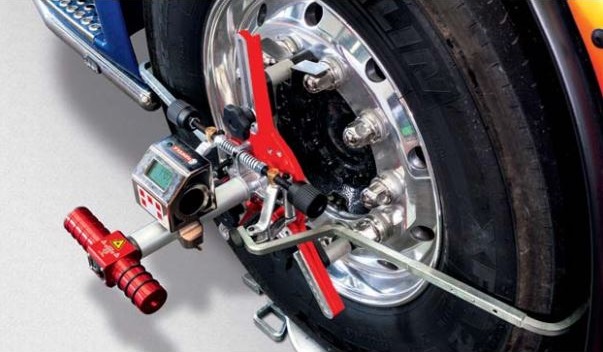

Лазерна головка та електронний інклінометр (кутомір)

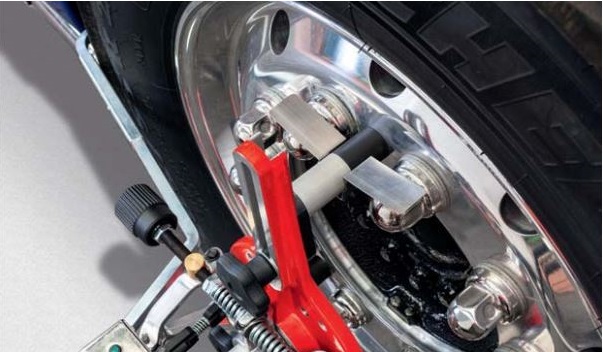

Фіксатори для кріплення до легкосплавних дисків
