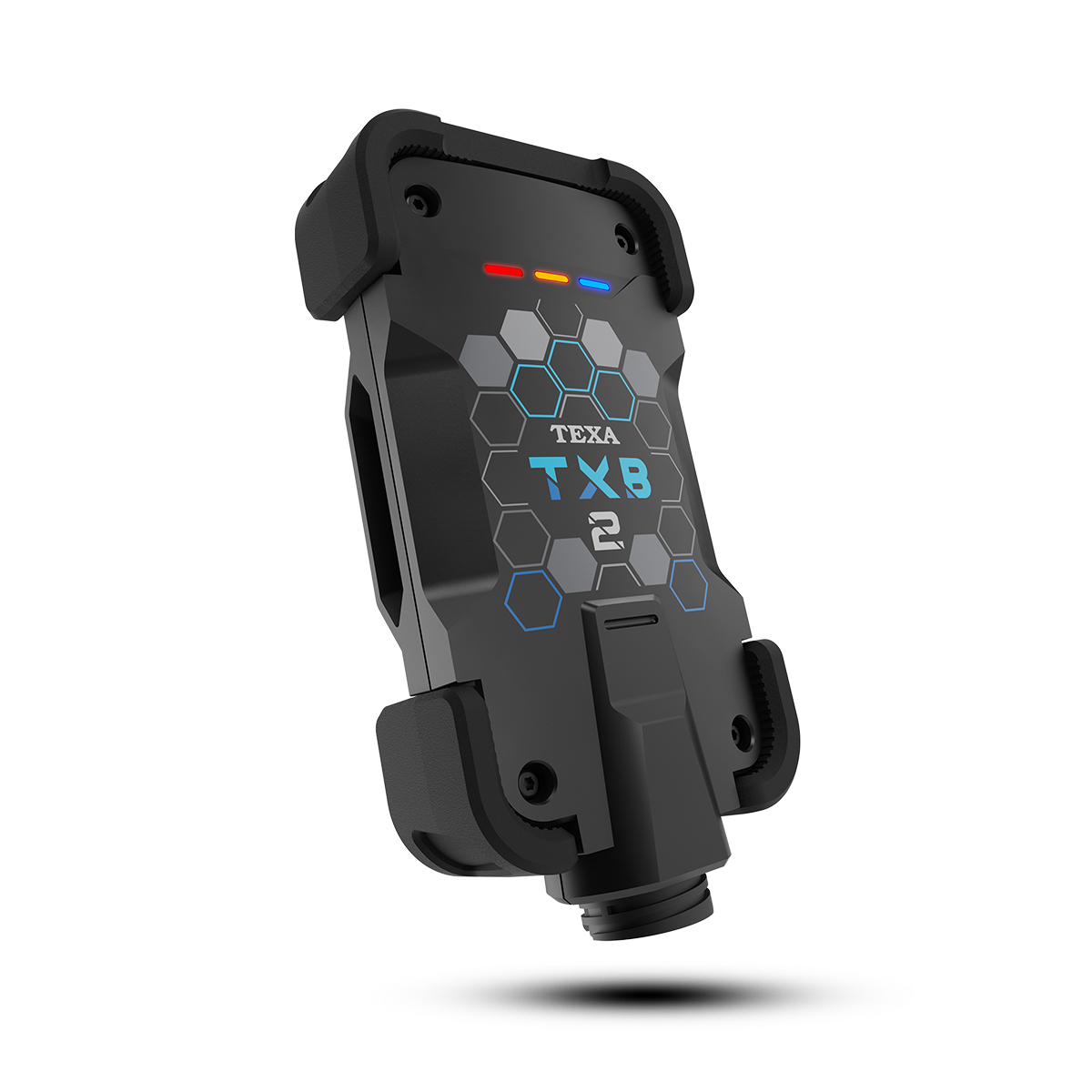

Диагностический интерфейс NAVIGATOR TXB 2

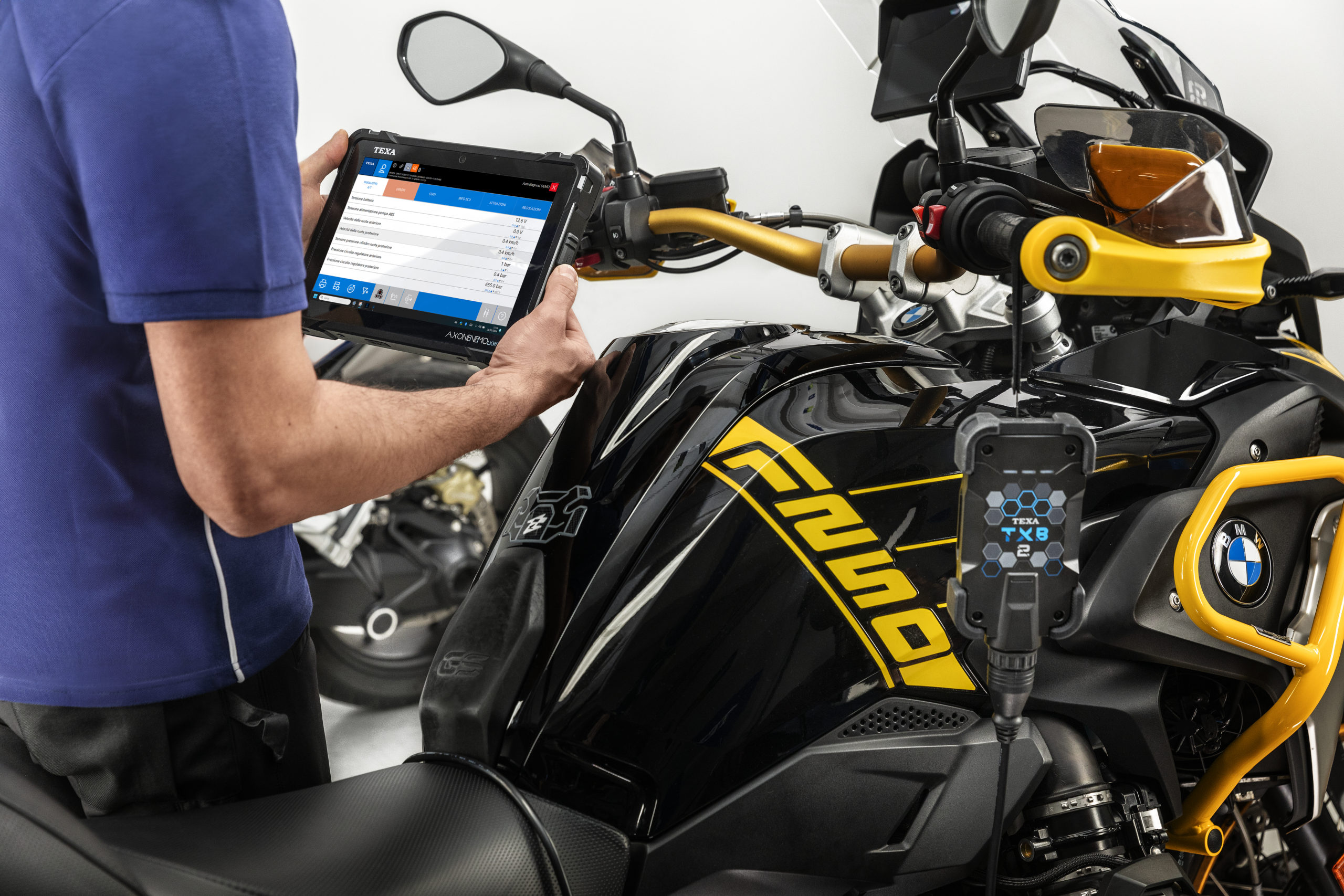

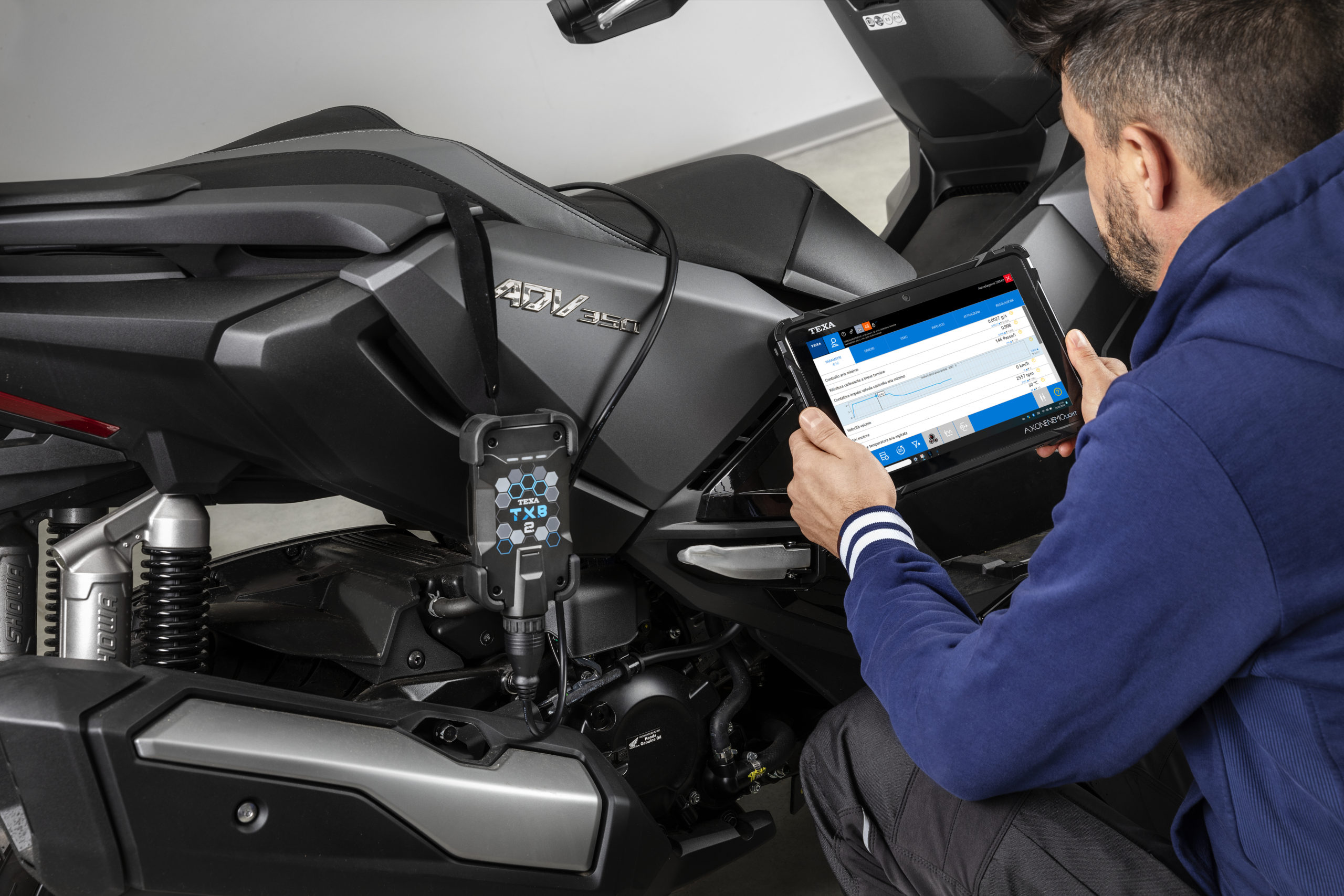

NAVIGATOR TXB 2 - это автомобильный интерфейс последнего поколения, специально разработанный для мотоциклов и морского (водного) транспорта.

Используемый процессор делает его еще более быстрым и мощным, а также позволяет быстро и точно обрабатывать данные из блоков управления, а также в режиме PassThru.

Новые подключения

Технология Bluetooth последнего поколения и новый разъем USB C гарантируют быстрее соединение и оптимизированную загрузку данных, кроме лучшего удобства использования благодаря новым светодиодам RGB. Его аппаратные особенности делают его совместимым со всеми текущими протоколами, а встроенный 16-контактный разъем CPC позволяет использовать все диагностические кабели BIKE. Кроме «классической» диагностики он также позволяет записывать сеанс диагностики во время движения*.

* Для диагностических исследований во время движения внимательно читайте и соблюдайте предписания

Неразлучная пара

IDC6 - это необычное диагностическое программное обеспечение TEXA для управления всеми операциями, обычно выполняемыми в мастерской.

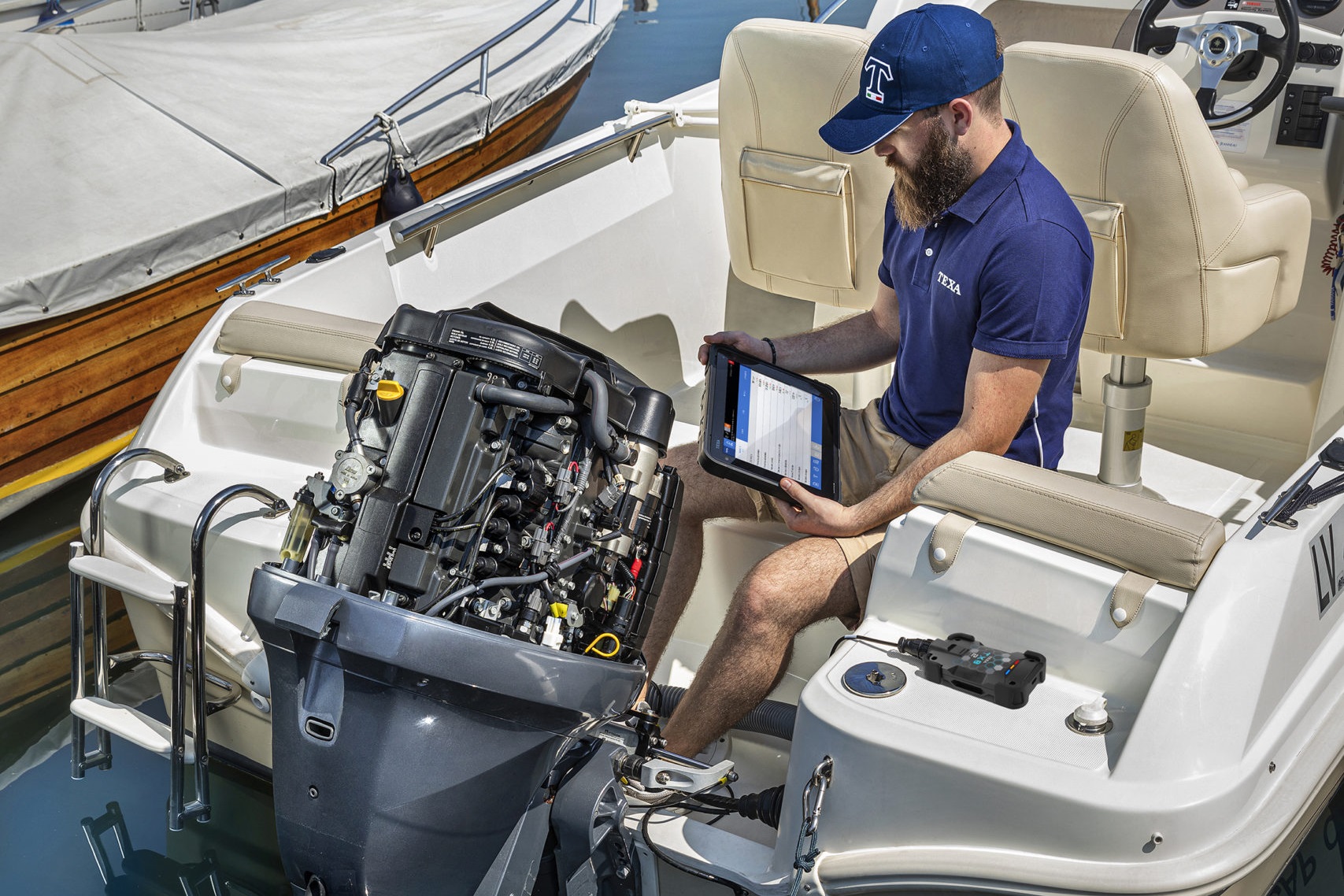

Разработан для сред BIKE и MARINE, в которых TEXA является лидером, он позволяет техникам по ремонту выполнять все важные операции, среди которых самодиагностика для считывания и очистки ошибок, отображение инженерных параметров и статусов блока управления, активации, настройки и конфигурации устройств, установленных на транспортном средстве, дезактивация сигнальных ламп, конфигурация блоков управления, коррекция топлива и время впрыска, программирование ключей.

МОДЕЛЬ
NAVIGATOR TXB 2

ПРОИЗВОДИТЕЛЬ
TEXA S.p.A.

ПРОЦЕССОР
CORTEX M7 STM32H735AGI6 до 550 МГц, 1 МБ FLASH, 564 КБ RAM

ПАМЯТЬ SRAM
16 Мбит, упорядоченных в 1024 Кб x 16 бит

SRAM
256 Мбит, организованных в 4096 КБ x 4 банки x 16 бит

ПАМЯТЬ eMMC
8 Гбайт на 8-битной шине

АВТОМОБИЛЬНЫЙ АККУМУЛЯТОР
Управление системой на 12 В и 24 В

ВНЕШНИЙ ИСТОЧНИК ПИТАНИЯ
12 ÷ 24 В

СВЯЗЬ USB
2.0 высокая скорость 5 В/500 мА

БЕСПРОВОДНОЕ ПОДКЛЮЧЕНИЕ
Bluetooth 5.0 класс 1

ОПЕРАТИВНЫЙ ДИАПАЗОН
2402 ÷ 2480 МГц

ПЕРЕДАТЧИК МАКСИМАЛЬНОЙ РАДИОЧАСТОТНОЙ МОЩНОСТИ
10 дБм

ЭЛЕКТРОННЫЙ ВЫКЛЮЧАТЕЛЬ
2-полосный, 13 независимых положений

ДИАГНОСТИЧЕСКИЙ РАЗЪЕМ
16-контактный CPC

ПОДДЕРЖИВАЕМЫЕ ПРОТОКОЛЫ
• Мигающие коды (blink codes)
• K, L (с токовой защитой 100 мА)
• ISO9141-2, ISO14230
• FD CAN 11898-2:2016 2 канала
• CAN ISO 11898-3 НИЗКАЯ СКОРОСТЬ
• CAN SAE J2411 одиночный провод
• SAE J1850 PWM
• SAE J1850 VPW
• SAE J1708
• RS232

ВИДИМЫЕ ПРЕДУПРЕЖДЕНИЯ
Светодиод: RGB x3

ПОТРЕБЛЕНИЕ 12 В
300 мА

ПОТРЕБЛЕНИЕ 24 В
100 мА

РАБОЧАЯ ТЕМПЕРАТУРА
0 ÷ 50 °C

ТЕМПЕРАТУРА ХРАНЕНИЯ
– 20 ÷ 60 °C

РАБОЧАЯ ВЛАЖНОСТЬ
10 ÷ 80 % без конденсации

ДИРЕКТИВЫ
RED 2014/53/EU
RoHS 2011/65/EU и Делегированная директива 2015/863/EU

БЕЗОПАСНОСТЬ
EN 62368-1
EN 62311

ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТНОСТЬ
EN 301 489-1

РАДИОСИСТЕМЫ
EN 300 328

ВЕС
215 г
