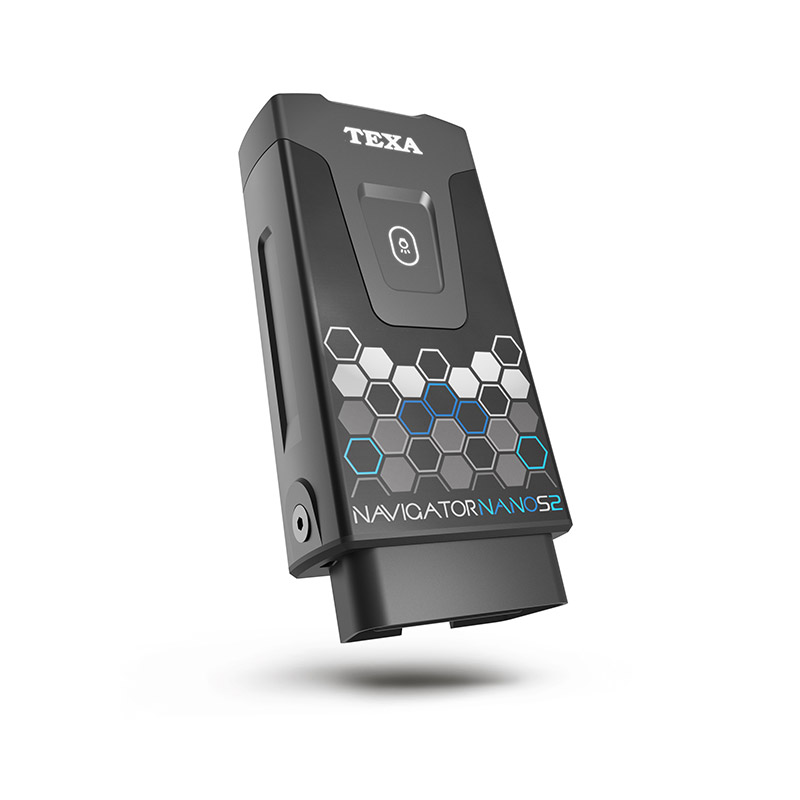

Диагностический интерфейс NAVIGATOR NANO S 2

Самое простое решение среди транспортных интерфейсов, предлагаемых TEXA.

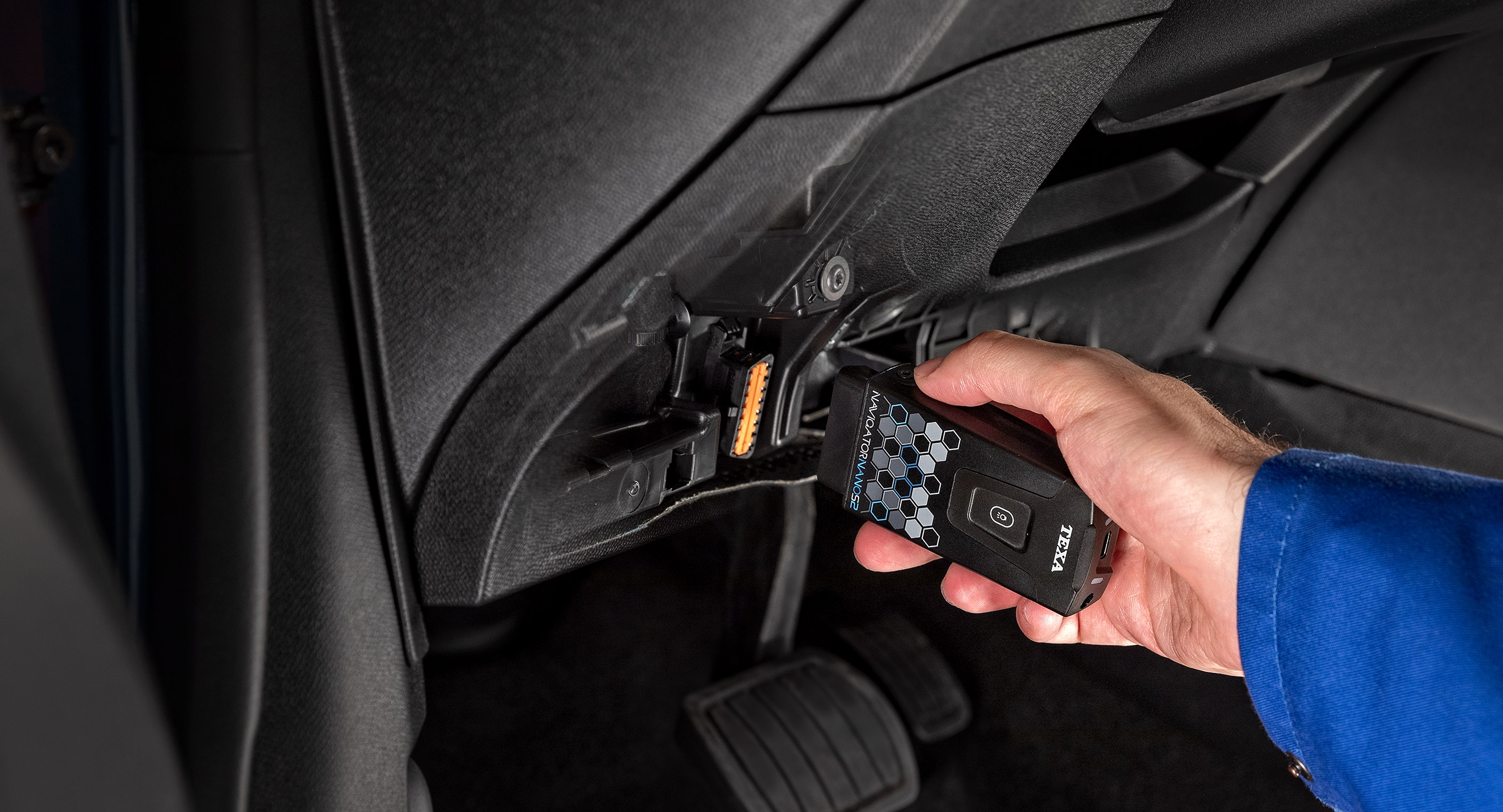

Маленький, крепкий, легкий и эргономичный, он был специально разработан для диагностических операций в среде CAR.

Каждый аспект NAVIGATOR NANO S 2 был тщательно спроектирован и разработан, чтобы полностью удовлетворить потребности современных мастерских, создавая интерфейс, богатый инновационными техническими деталями.
Подумайте только о его новом процессоре последнего поколения 8 ГБ памяти и расширенных возможностях подключения, которые включают модуль Bluetooth 5.0.

Кроме того, NAVIGATOR NANO S 2 совместим с CAN FD, поддерживая одновременное управление 3 каналами и протоколами связи DoIP.

Процессор: CORTEX M7 STM32H735AGI6 до 550 МГц, 1MB FLASH, 564KB RAM
SRAM: 16 Мбит, организованный в 1024K x 16 бит
eMMC: 8 Гбайт на 8-битной шине

Внешняя флеш-память: 16 Мбит флэш-памяти NOR, организованной как 1M x 16b
Внутренняя батарея:
Литий-полимер, однокомпонентный
3,7 В 130 мА/час
LP401429-PCM-LD

Аккумулятор автомобиля: управление системой 12 В постоянного тока
Номинальное напряжение питания: OBD: 12 В постоянного напряжения

Беспроводная связь: Bluetooth 5.0 class1
Диапазон рабочих частот: 2402 … 2480 МГц
Максимальная передаваемая радиочастотная мощность: 10 дБм

Проводное подключение:
• Виртуальный COM через USB на полной скорости

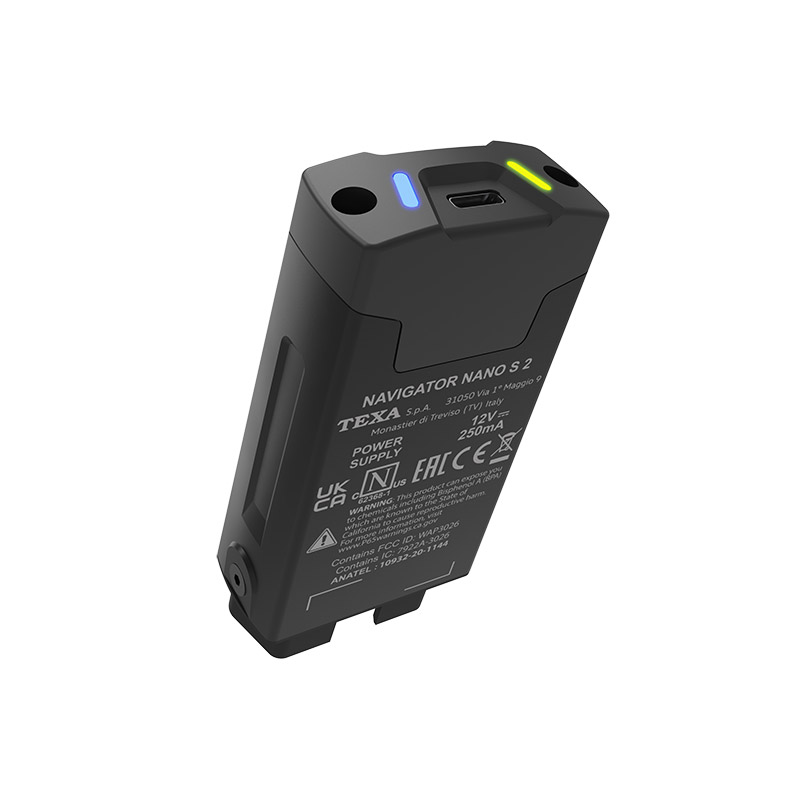

• USB C: 5 В *
Электронный переключатель: 2-позиционный, 13 независимых положений

Диагностический разъем: OBD
Поддерживаемые протоколы:
• Мигающие коды (blink codes)
• K, L (с защитой от тока 60 мА) ISO9141-2, ISO14230
• CAN_FD 11898-2:2016 3 канала
• CAN ISO 11898-3
• CAN SAE J2411 одиночный провод
• SAE J1850 PWM і VPW
• Ethernet DoIP ISO13400-3
Разъем питания: OBD

Пользовательский интерфейс:
• LED RGB x4
• Звуковой сигнал

Потребление: постоянное напряжение 12 В, 250 мА

Рабочая температура: 0 °C … 40 °C
Температура хранения: -20 °C … 60 °C
Температура зарядки батареи: 0 °C … 45 °C

Рабочая влажность: 10% … 80% без конденсата

Вес: 72 г
Условия окружающей среды:
• Использование: внутреннее и наружное
• Высота: < 2000 м
• Колебания напряжения питания: ±10%
• Категория перенапряжения: II
• Степень загрязнения: 2
• Максимальная относительная влажность 80% для температур до 31°C, линейно уменьшается до 50% при 40°C

Директивы:
RED 2014/53/EU
RoHS 2011/65/EU и делегированная директива 2015/863/EU

Регламент:
Положение о радиооборудовании 2017 № 1206
Регламент RoHS 2012 № 3032

Электромагнитная совместимость:
ETSI EN 301 489-1
ETSI EN 301 489-17
Радиосистемы: ETSI EN 300 328

Электрическая безопасность:
EN 62368-1
EN 62368-3
EN 62311
